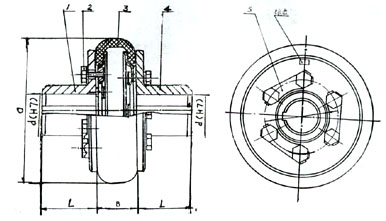

HL型弹性柱销联轴器
　　

基本参数和主要尺寸
型号

公称扭矩

Tn (N.M)

许用转速n

(r/min)

 轴孔直径d1 d2 dz 轴孔长度 D

转动惯量I

(Kg.m2 )

 质量m(kg)
钢 铁 钢 铁 Y型 J J1 Z型
L L1 L
HL1 160 7100 7100 12 14 12 14 3 27 32 90 0.0064 3.7
16 18 19 16 18 19 42 30 42
20 24 20 24 52 38 52
HL2 315 45600 5600 20 22 24 20 22 24 52 38 52 120 0.253 7
25 28 25 28 62 44 62
30 32 35 30 32 82 60 82
HL3 630 5000 5000 30 32 35 30 32 35 82 60 82 160 0.6 16
38 38
40 42 40 42 112 84 112
45 48
HL4 1250 4000 2800 40 42 40 42 112 84 112 195 3.4 30
45 48 45 48
50 55 56 50 55 56
60 63   142 107 142
HL5 2000 3550 2500 50 55 56 50 55 56 142 107 142 220 5.4 38.5
60 63 65 60 63 65
70 71 72 70
HL6 3150 2800 2100 60 63 65 60 63 65 142 107 142 280 15.6 66
70 71 70 71
75 80 75 80
85   172 132 172
HL7 6300 2240 1700 70 71 75 70 71 75 142 107 142 320 41.1 102
80 85 80 85 172 132 172
90 95 90 95
100 110 100 212 167 212
HL8 10000 2120 1600 80 85 90 80 85 90 212 167 212 360 56.5 132.4
95 100 110 95 100 110
120 125
HL9 16000 1800 1250 100 110 100 110 212 167 212 410 133.3 221
120 125 120 125
130 140 130 252 202 252
HL10 25000 1560 1120 110 120 125 110 120 125 212 167 212 480 273.2 322
130 140 150 130 140 150 252 202 252
160 170 180 160 302 242 302

HL11 31500 1320 1000 130 140 150 130 140 150 252 202 252 540 555.7 520
190 200 220 160 170 180 302 242 302
240 250 260 190 252 202 252
HL12 63000 1250 950 160 170 180 160 170 180 302 242 302 630 902 714
160 170 180 190 200 220 353 282 352
190 200 220   410 330 -

HL13 100000 1120 850 190 200 220 190 200 220 352 282 352 710 1700 1057
240 250 260 240 250 260 410 330 -
280 300   470 380 -

HL14 160000 850 630 240 250 260 240 250 260 410 330 - 800 4318 1956
280 300 320 300 470 380 -
340   550 450 -
