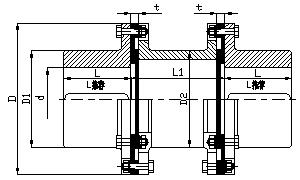

JMIIJ 型膜片联轴器（JB/T 9147-2000）

型号	公称转矩Tn KN.m	瞬间最大转矩 KN.m	许用转速(n) r/min	轴孔直径 d	轴孔长度		D	D1	D2	Lmin	t	L1min 重量 kg	重量 kg
型号	公称转矩Tn KN.m	瞬间最大转矩 KN.m	许用转速(n) r/min	轴孔直径 d	L,L1	L 推荐	D	D1	D2	Lmin	t	L1min 重量 kg	重量 kg
JMIIJ1	0.063	0.1	9300	20-38	38-82	40	92	53	45	70	8±0.2	2	1.4
JMIIJ2	0.1	0.2	8400	25-45	44-112	45	102	63	45	80	8±0.2	2。9	2.1
JMIIJ3	0.25	0.4	6700	30-55	60-112	55	128	77	76	96	11±0.3	5。7	4.2
JMIIJ4	0.5	0.8	5900	35-65	60-142	65	145	91	76	116	11±0.3	8。5	6.4
JMIIJ5	0.8	1.25	5100	40-75	84-142	75	168	105	102	136	14±0.3	12。5	9.6
JMIIJ6	1.25	2.0	4750	45-80	84-172	80	180	112	102	140	15±0.4	16。5	12.5
JMIIJ7	2.0	3.15	4300	50-85	84-172	80	200	120	114	140	15±0.4	21	15.5
JMIIJ8	2.5	4.0	4200	55-85	84-172	80	205	120	114	140	20±0.4	23	16.5
JMIIJ9	3.15	5.0	4000	55-90	84-172	90	215	128	127	160	20±0.4	27	19.5
JMIIJ10	4.0	6.3	3650	60-95	107-172	100	235	132	127	170	23±0.5	36	25
JMIIJ11	5.0	8	3400	60-100	107-212	100	250	145	140	170	23±0.5	42	30
JMIIJ12	6.3	10	3200	60-110	107-212	110	270	155	140	190	23±0.5	50	36
JMIIJ13	8	12.5	2850	60-110	107-212	115	300	162	165	200	27±0.6	66	45
JMIIJ14	10	16	2700	70-125	107-212	125	320	176	165	220	27±0.6	78	55
JMIIJ15	12.5	20	2450	75-130	107-252	140	350	186	165	240	32±0.7	110	75
JMIIJ16	16	25	2300	80-140	132-252	145	370	203	219	250	32±0.7	125	85
JMIIJ17	20	31.5	2150	90-160	132-302	165	400	230	219	290	32±0.7	160	115
JMIIJ18	25	40	1950	100-170	167-302	175	440	245	219	300	38±0.9	220	150
JMIIJ19	31.5	50	1850	100-180	167-302	185	460	260	267	320	38±0.9	245	170
JMIIJ20	35.5	56	1800	120-200	167-352	200	480	280	267	350	38±0.9	275	200
JMIIJ21	40	63	1700	120-200	167-352	210	500	295	267	370	38±0.9	320	230
JMIIJ22	50	80	1600	140-220	202-352	220	540	310	299	380	44±1	400	275
JMIIJ23	63	100	1450	140-240	202-410	240	600	335	356	410	50±1.2	560	380
JMIIJ24	80	125	1400	160-250	242-410	255	620	350	356	440	50±1.2	620	410
JMIIJ25	90	140	1300	180-280	242-470	275	660	385	356	480	50±1.2	740	510
JMIIJ26	112	180	1200	190-300	242-270	295	720	410	406	510	60±1.4	970	620
JMIIJ27	140	200	1150	220-320	282-470	300	740	420	406	520	60±1.4	1050	680
JMIIJ28	160	224	1100	240-300	330-470	320	770	450	457	560	60±1.4	1200	780
