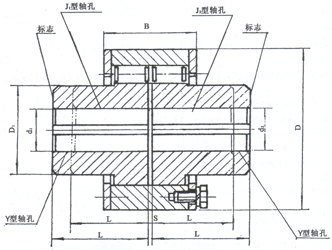

ZL型弹性柱销齿式联轴器

ZL型弹性柱销齿式联轴器基本参数和主要尺寸 mm

型号	公称扭矩Tn(N.m)	许用转速[n]r/min	轴孔直径d1 d2	轴孔配合长度		D	B	S	转动惯量Kg.m²	质量m Kg
				Y型	J1型
				L	L1
ZL1	100	4000	12 14	32	27	76	42	2	0.0004	0.86
			16 18
			19	42	30
			20 22	52	38
			24
ZL2	250	4000	16 18	42	30	92	50	2	0.003	3.23
			19
			20 22	52	38
			24
			25 28	62	44
			30 32	82	60
ZL3	630	4000	25 28	62	44	118	69	3	0.011	6.57
			30 32	82	60
			35 38
			40 42	112	84
ZL4	1600	4000	40 42	112	84	158	89	3	0.046	14.8
			45 48
			50 55
			56
			60	142	107
ZL5	4000	4000	50 55	112	84	192	89	3	0.114	24.8
			56
			60 63	142	107
			65 70
			71 75
			80	172	132
ZL6	6300	3300	60 63	142	107	230	111	5	0.28	42.5
			70 71
			75
			80 85	172	132
			90 95
ZL7	10000	2900	70 71	142	107	260	113	5	0.36	66.3
			75
			80 85	172	132
			90 95
			100 110	212	167
ZL8	16000	2500	80 85	172	132	300	136	6	1.21	107.3
			90 95
			100 110	212	167
			120 125
			130	252	202
ZL9	2500	2300	90 95	172	132	335	149	6	1.98	140.9
			100 110	212	167
			120 125
			130 140	252	202
			150
ZL10	31500	2100	100 110	212	167	355	151	8	2.85	180.9
			120 125
			130 140	252	202
			150
			160 170	302	242
ZL11	40000	2000	110 120	212	167	380	170	8	3.9	219.3
			125
			130 140	252	202
			150
			160 170	302	242
			180
ZL12	63000	1700	130 140	252	202	445	183	10	9.2	371.4
			150
			160 170	302	242
			180
			190 200	352	282
ZL13	100000	1500	150	252	202	515	218	10	15.6	470
			160 170	302	242
			180
			190 200	352	282
			220
			240	410	330
ZL14	125000	1400	170 180	302	242	560	218	10	27.8	708
			190 200	352	282
			220
			240 250	401	330
			260
ZL15	160000	1300	190 200	352	282	590	238	10	33.4	768
			220
			240 250	410	330
			260
			280 300	470	380
ZL16	250000	1000	220	352	282	695	262	10	69.9	1169
			240 250	410	330
			260
			280 300	470	380
			320
			340	550	450
ZL17	315000	950	240 250	410	330	768	282	10	122.7	1664
			260
			280 300	470	380
			320
			340 360	550	450
			380
ZL18	400000	850	250 260	410	330	860	300	12	202.7	2193
			280 300	470	380
			320
			340 360	550	450
			380
			400 420	650	540
ZL19	630000	750	280 300	470	380	970	320	12	341.2	2901
			320
			340 360	550	450
			380
			400 420	650	540
			440 450
ZL20	1000000	650	320	470	380	1156	351	12	710	4251
			340 360	550	450
			380
			400 420	650	540
			440 450
			460 480
			500
ZL21	1600000	530	380	550	450	1440	355	15	1948	7514
			400 420	650	540
			440 450
			460 480
			500
			530 560	800	680
			600 630
ZL22	2000000	500	420 440	650	540	1520	396	15	2931	10148
			450 460
			480 500
			530 560	800	680
			600 630
			670 710	900	780
			750
ZL23	2500000	460	480 500	650	540	1638	430	15	4379	13026
			530 560	800	680
			600 630
			670 710	900	780
			750
			800 850	1000	880
